実績紹介

海上構造物(船上タワークレーン)

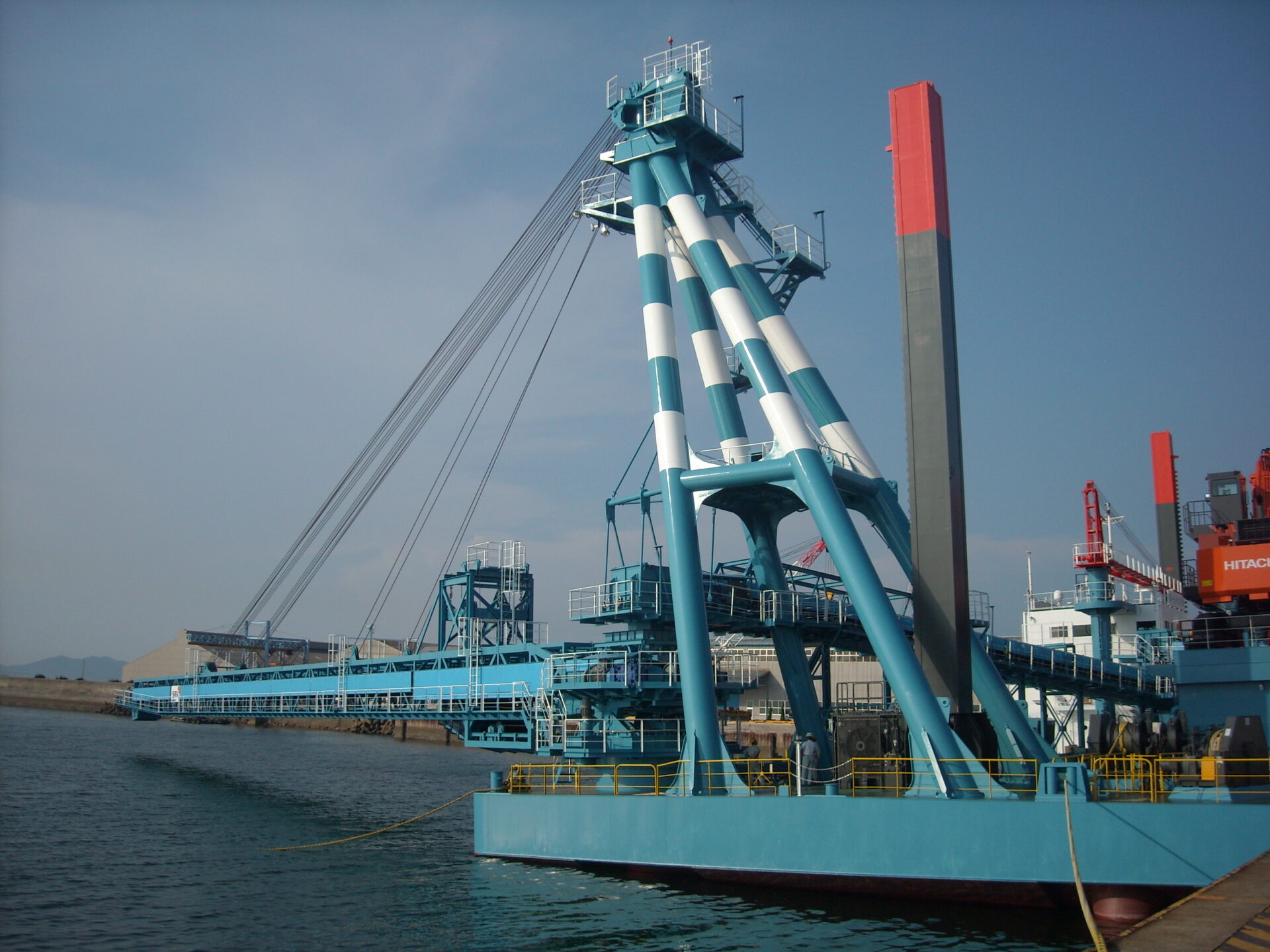

  • 船上クレーン完成写真

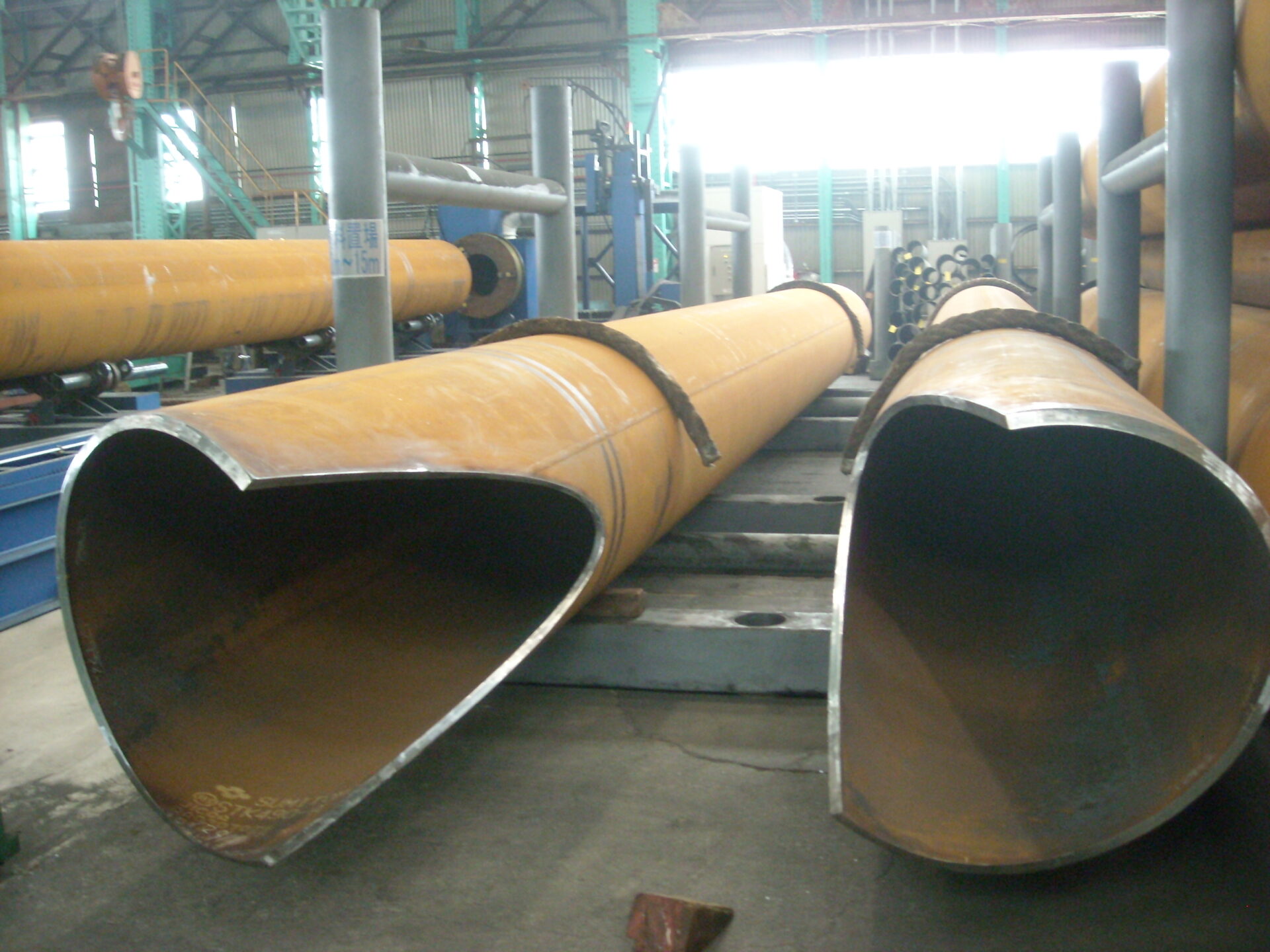

  • パイプコースターでの3次元重複切断　
    プラズマやガスで溶断し、複雑な加工が可能　3次元加工機(レーザー、プラズマ、ガス)を配置

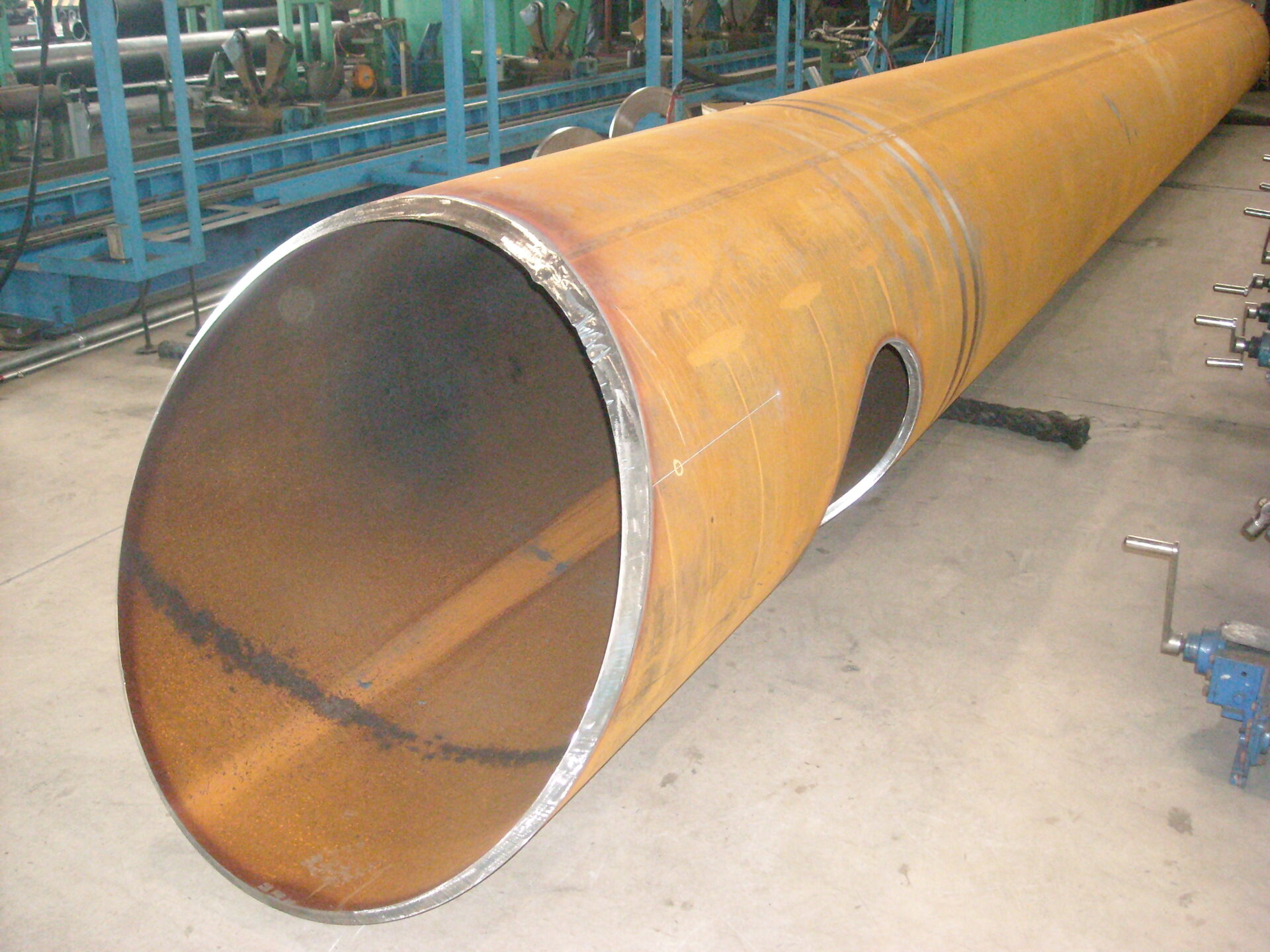

  • パイプコースターでの斜切開先＋穴明け＋芯罫書（斜切り部の開先も可能)
    Φ1016の主材に対して、Φ711.2の穴あけ加工(枝管用)

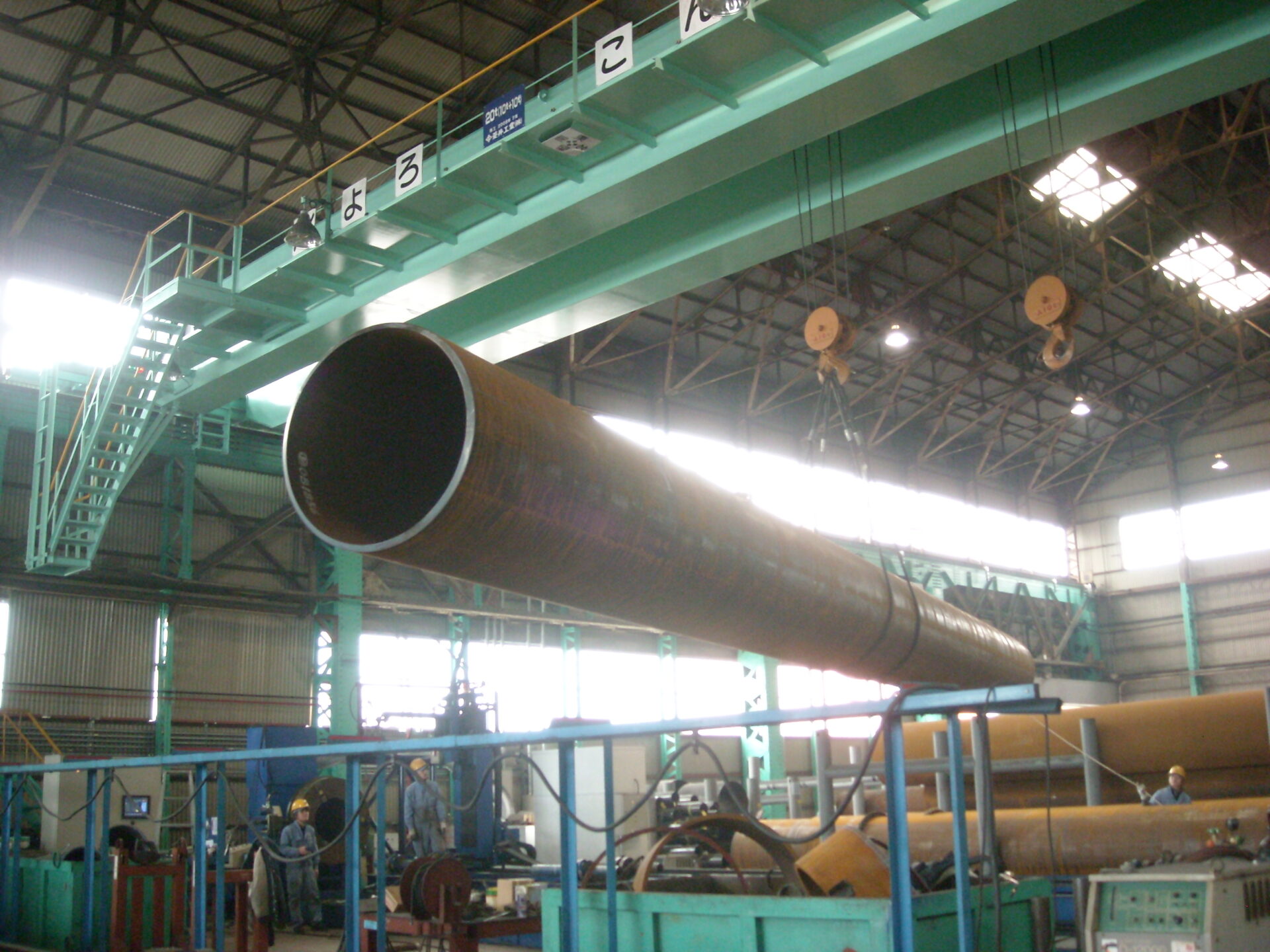

  • 製品長13.5M品でも掴む向きを変えることで加工可能
    素管重量約10ｔまで対応可能

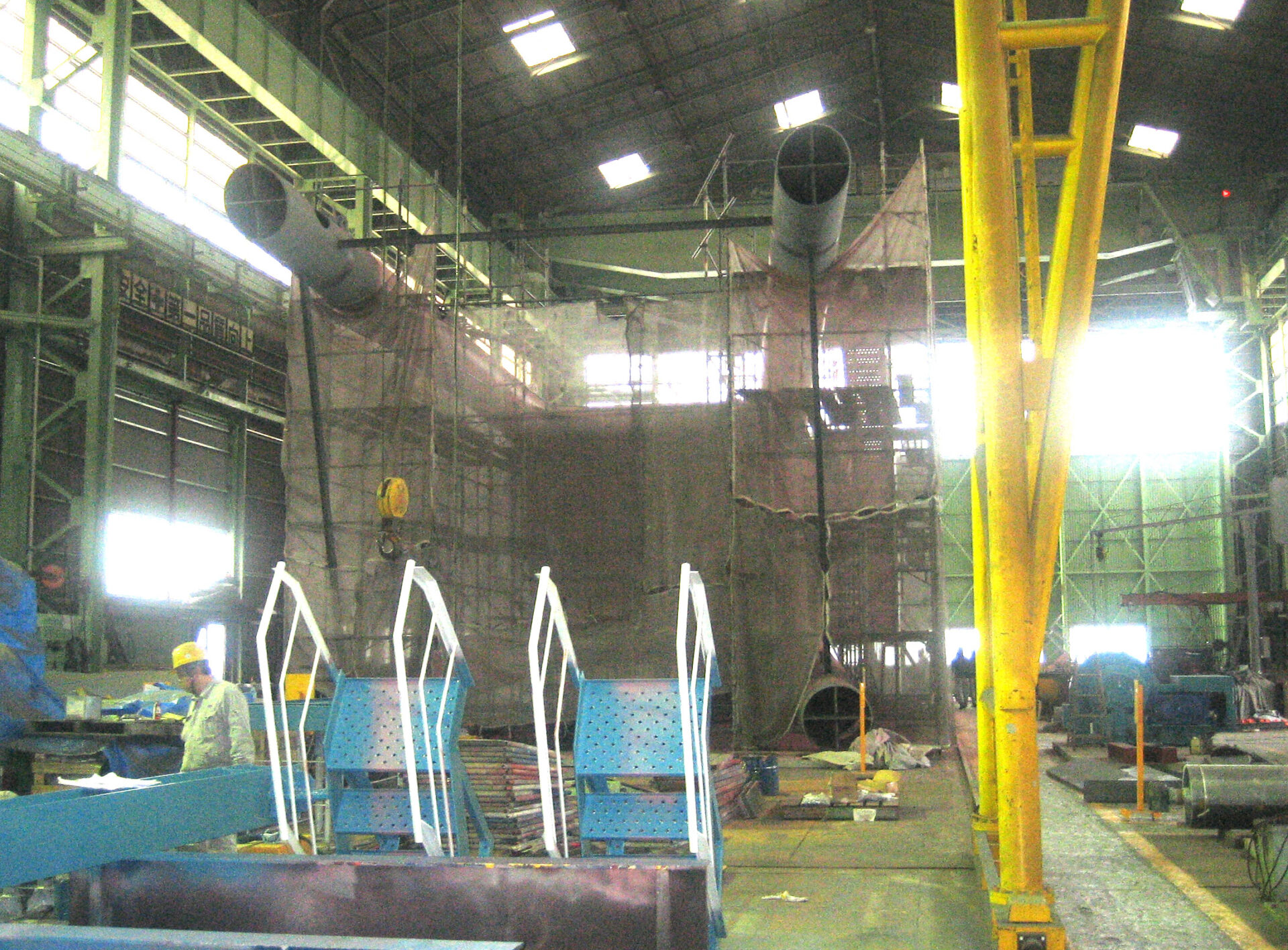

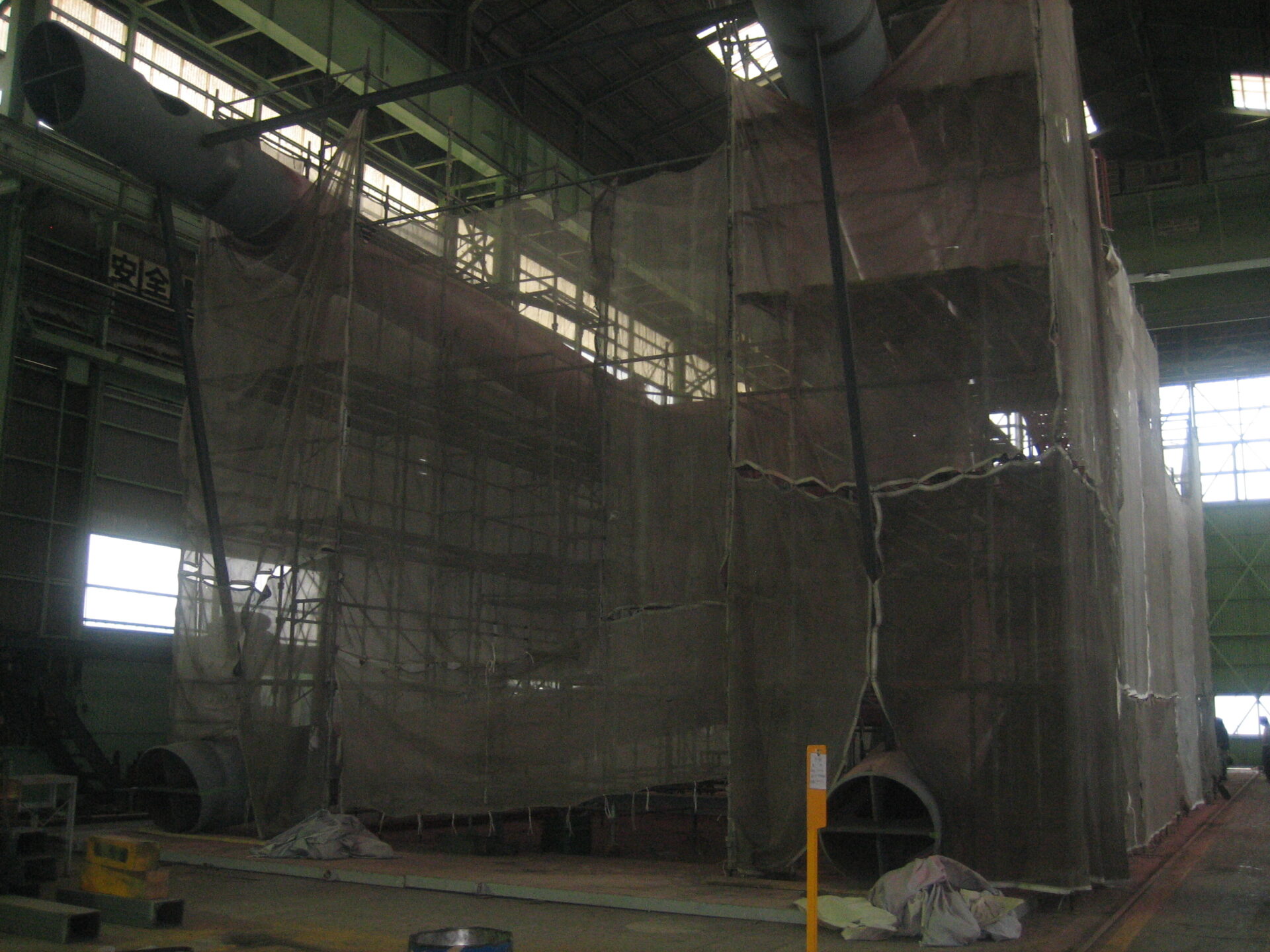

  • 製缶工場での仮組作業
    仮組とは・・工場で一旦組立て、部材寸法や取合部の精度を確認し、解体して現場に納入

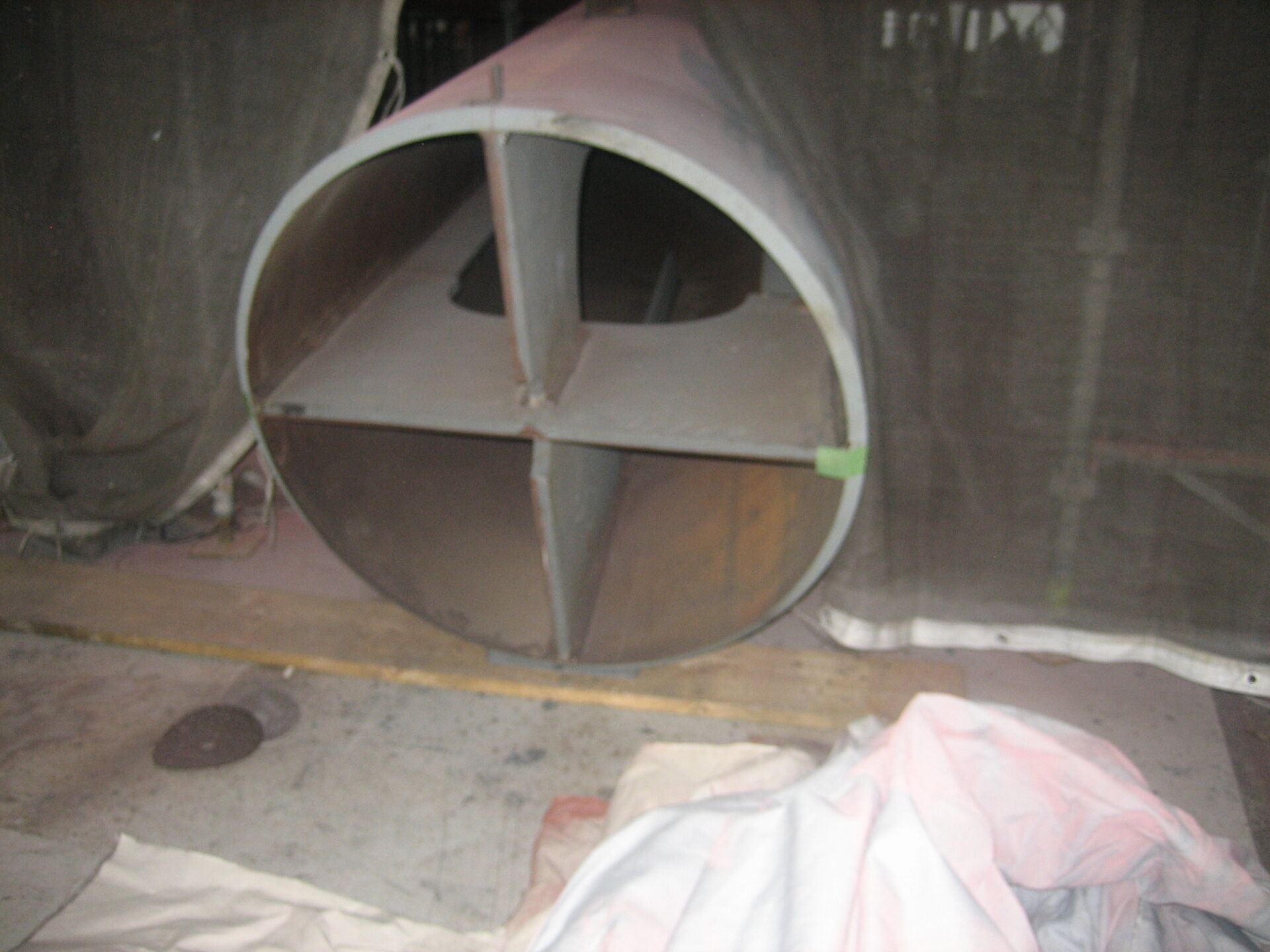

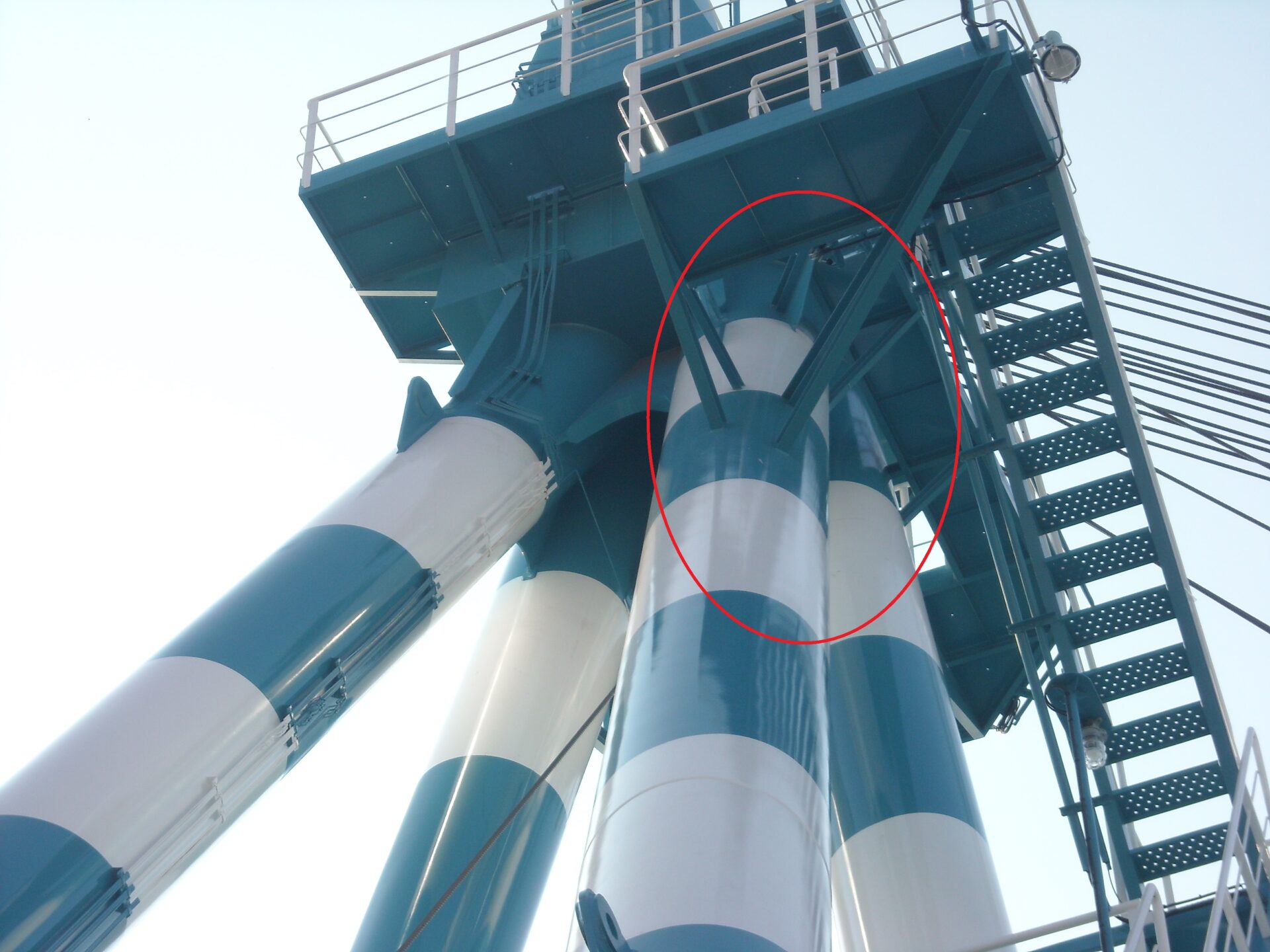

  • 重複切断部拡大写真
  • 船上クレーン完成写真
  • パイプコースターでの3次元重複切断　
    プラズマやガスで溶断し、複雑な加工が可能　3次元加工機(レーザー、プラズマ、ガス)を配置
  • パイプコースターでの斜切開先＋穴明け＋芯罫書（斜切り部の開先も可能)
    Φ1016の主材に対して、Φ711.2の穴あけ加工(枝管用)
  • 製品長13.5M品でも掴む向きを変えることで加工可能
    素管重量約10ｔまで対応可能
  • 製缶工場での仮組作業
    仮組とは・・工場で一旦組立て、部材寸法や取合部の精度を確認し、解体して現場に納入
  • 重複切断部拡大写真

物件概要

・使用材料
　主材：STK490　1,016×28×13,5ｍ+11ｍ
　枝管：STK490　711.2×16

・採用加工
　3次元プラズマ加工機による芯罫書＋ガス切断

使用鋼材

採用加工
