実績紹介

ブレース補強

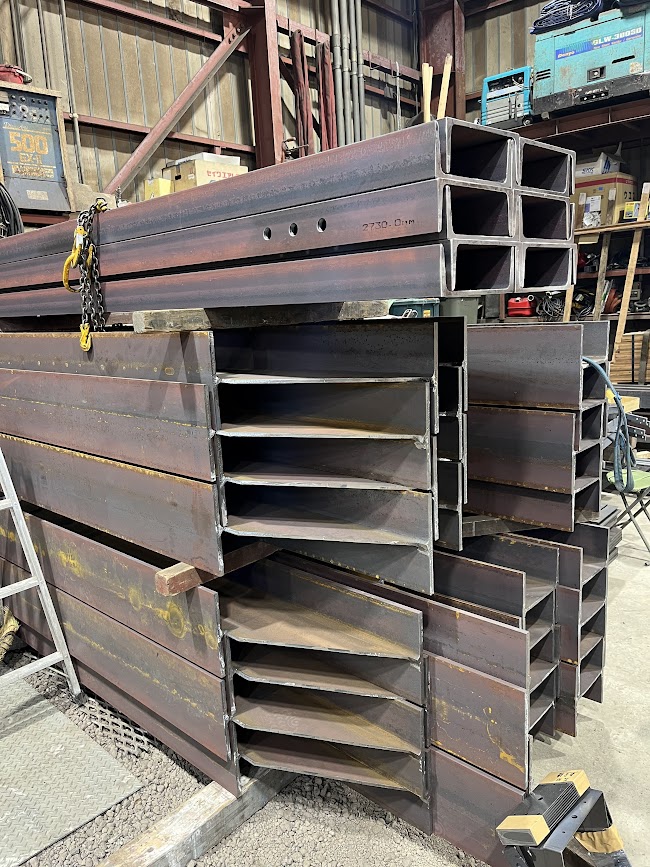

  • レーザーにてH250x250x9x14 傾斜21.4度の鋭角斜め切り加工
    斜切り面にPLを溶接するため精度が重要

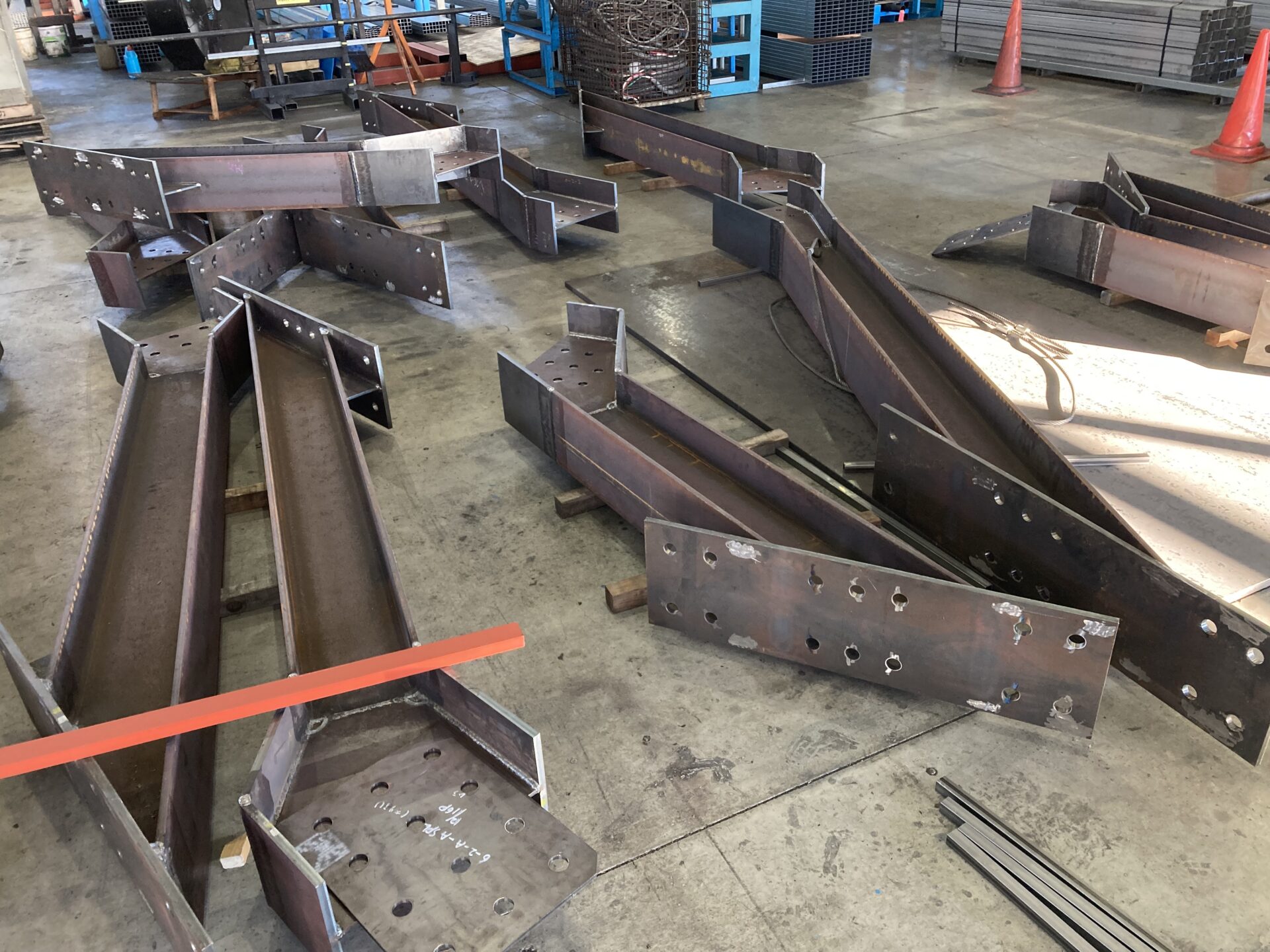

  • H鋼の両端に既設柱と固定するためのPLを溶接
    社内自主検査表を用いて既設に対する設置角度・寸法に誤差がないか事前チェック

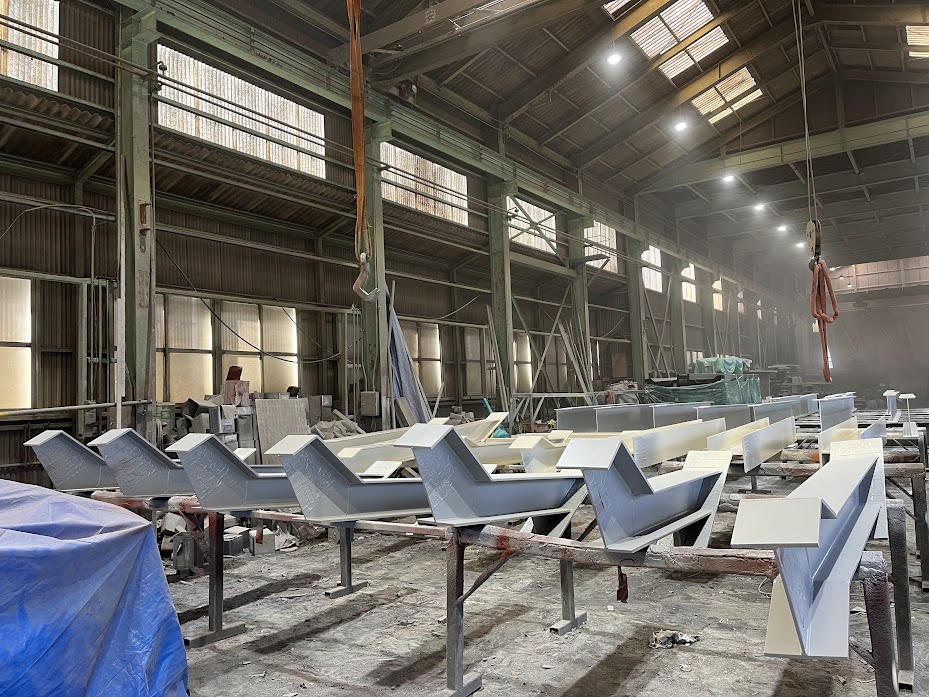

  • 塗装は4層塗りの設計条件 仕様書に定められた塗料、塗装間隔に沿って対応
    養生や膜厚測定検査表も対応可能

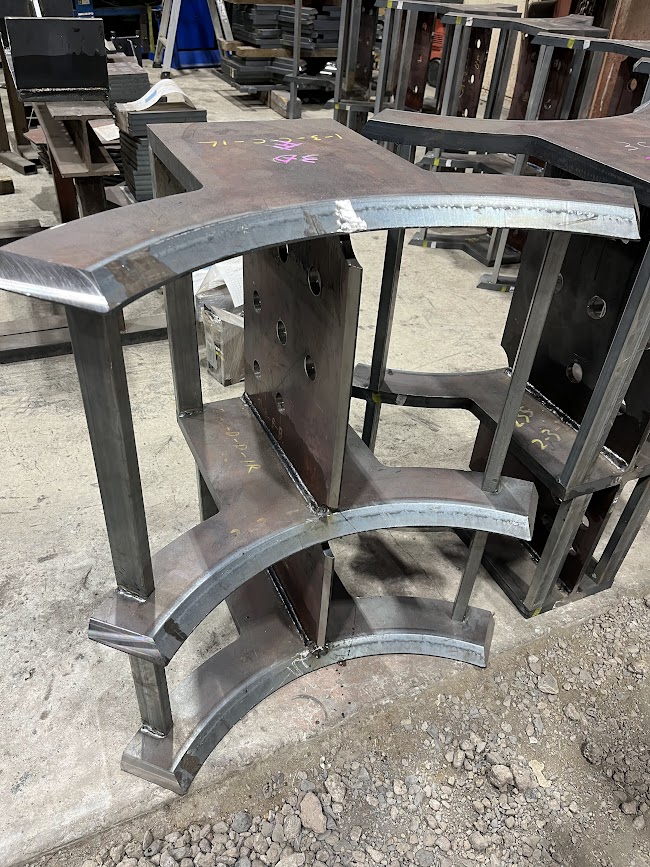

  • H鋼を固定するための既設柱に取り付ける補強部材受材

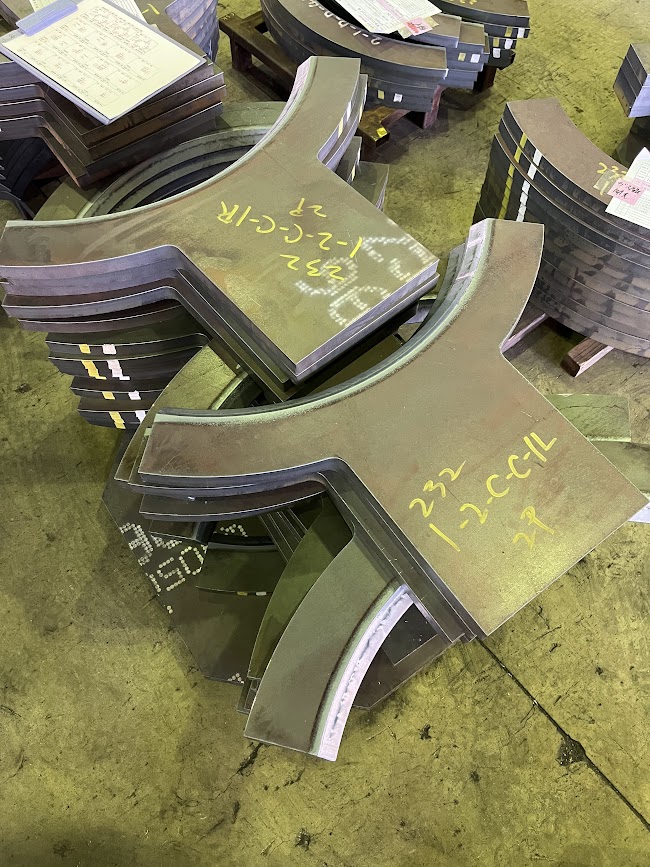

  • PLを写真の形状に切り出し、円周部を特殊ジグを用いて機械開先(35度開先)
    既設の柱に溶接加工を行うために開先加工が必要

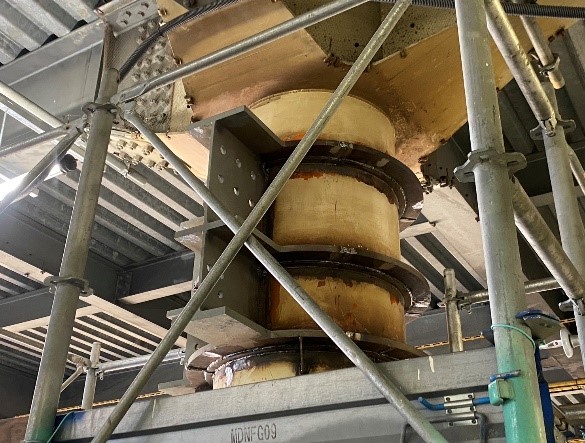

  • PLを3段に溶接 数ミリ単位の取付位置指示に対して社内検査にて全数チェックを実施
    ※検査結果は全てお客様へフィードバックします
  • >
  • レーザーにてH250x250x9x14 傾斜21.4度の鋭角斜め切り加工
    斜切り面にPLを溶接するため精度が重要
  • H鋼の両端に既設柱と固定するためのPLを溶接
    社内自主検査表を用いて既設に対する設置角度・寸法に誤差がないか事前チェック
  • 塗装は4層塗りの設計条件 仕様書に定められた塗料、塗装間隔に沿って対応
    養生や膜厚測定検査表も対応可能
  • H鋼を固定するための既設柱に取り付ける補強部材受材
  • PLを写真の形状に切り出し、円周部を特殊ジグを用いて機械開先(35度開先)
    既設の柱に溶接加工を行うために開先加工が必要
  • PLを3段に溶接 数ミリ単位の取付位置指示に対して社内検査にて全数チェックを実施
    ※検査結果は全てお客様へフィードバックします

物件概要

使用材料:SM490A H-250×250×9×14他
     SM490A PL 354×25他
加工内容:H=鋭角切、孔明け
     PL=孔明け、開先
     溶接、UT検査、塗装、立会い検査
